Інструкція по збірці двоколісних велосипедів

Інструкція по збірці двоколісних велосипедів


Відкрийте коробку і перевірити комплектацію. Фотоілюстрації до відповідної фотогалереї. Стандартна комплектація:

1. Рама велосипеда.

2. Переднє без осі і заднє в зборі колеса. Окремо вісь переднього колеса.

3. Переднє менше і заднє більшу крила.

4. Багажник.

5. Кермо і окремо 2 пластикових ручки.

6. Вісь крепленич керма з механізмом фіксації по висоті.

7. Вилка переднього колеса в комплекті з гайками і підшипниками. Обойми підшипників.

8. Дуги кріплення крил.

9. Сидіння і вісь для його кріплення.

10. Трос і важіль переднього гальма.

11. Механізм приводу ручного гальма з болтом та гайкою крепленя переднього крила.

12. Педалі.

13 Ланцюг.

14. Шатуни.

15. Дзеркало і дзвінок.

16. Передній білий і задній червоний відбивачі.

17. Кронштейн кріплення переднього відбивача.

18. Щиток захисту ланцюга.

19. Елементи декорації.

20. Гвинти, болти, гайки, хомути.

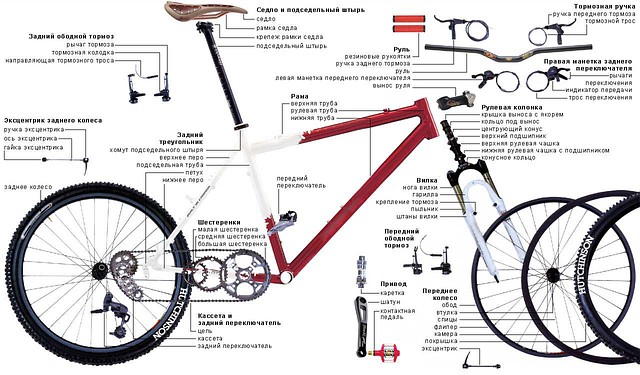

Деталі велосипеда зображені у фотогалереї.

Складання велосипеда.

Звільніть деталі велосипеда від пакувального матеріалу.

Згвинтити гайку з передньої вилки і зніміть всі деталі.

Легкими ударами запресуйте внутрішні обойми підшипників в раму.

На вісь вилки одягніть сепаратор підшипника кульками вгору. Вставити вісь вилки в раму. Встановіть верхній підшипник кульками вниз і закрутіть круглу гайку, регулюючи вільне обертання вилки в рамі. Зверху встановіть кронштейн відбивача і закрутіть шестигранною гайкою.

На болт гальмівного механізму одягніть переднє крило і сферичну шайбу. Вставити болт в отвір вилки і закрутіть гайку.

Закріпіть дугу (яка довший) кріплення крила хомутиком з зовнішньої частини крила і прикріпіть дугу до передньої вилки.

Аналогічно закріпіть заднє крило (дуга коротша), одночасно можна встановити багажник.

На вісь керма одягніть гофровану трубку. Вставити вісь керма вісь передньої вилки. Вставте кермо вісь керма, відрегулюйте нахил керма і затягніть болтом із гайкою..Відрегулюйте положення керма по висоті і відносно колеса і затягніть центральний болт осі керма.

Попередньо розігрів, швидкими рухами одягніть на кермо пластикові ручки.

Прикріпіть сидіння до його осі, вставити вісь сидіння в раму, відрегулюйте положення сидіння і затягніть гайки.

В переднє колесо вставити вісь з одним підшипником. Вставте другий підшипник, закрутіть другу обойму підшипника, регулюючи вільне обертання колеса, закрутіть гайку.

Вставити вісь колеса у вилку і закріпіть колесо гайками, попередньо встановивши вусики запобіжних шайб у відповідні отвори вилки.

Розімніть ланцюг, протягніть її через раму і замкніть.

Встановіть шатуни педалей, вставте штифти і затягніть гайки. Увага! Не встановлюйте праву педаль!

Встановіть заднє колесо, зафіксуйте кронштейн заднього гальма. Відрегулюйте натяг ланцюга і положення колеса відносно рами. затягніть тонкі гайки. Встановіть кожух ланцюга.Встановіть педалі. При необхідності встановіть додаткові коліщата. Прикріпіть коліщатка до кронштейнів. Надягніть на вісь заднього колеса шайби з вусиками, кронштейни з коліщатками і затягніть гайки.

Встановіть важіль ручного гальма на праву сторону керма. Вставте один кінець гальмівного троса важіль, другий в гальмівний механізм. Відрегулюйте положення гальмівних колодок, їх прилягання до обода колеса і затягніть відповідні гайки.

Встановіть дзвінок і дзеркало заднього виду.

Прикріпіть елементи декорації. Удачі!
